Руководство оператора.. Ошибки и сбои
Содержание
Возможные ошибки и их устранение
1. Ошибка "Нет соединения"
Симптомы:
При запуске программы отображается сообщение "Нет соединения"
Станок не реагирует на команды
Причины и решения:

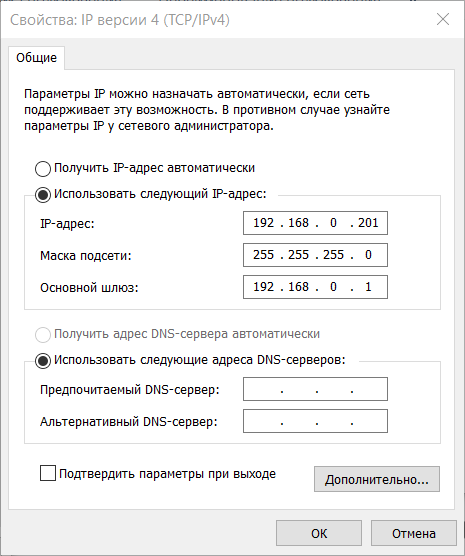

1.Неправильные настройки сетевой карты
Проверьте IP-адрес: должен быть 192.168.0.201
Проверьте маску подсети: обычно 255.255.255.0
Настройте шлюз: 192.168.0.1
1.2.Блокировка брандмауэром или антивирусом
- Временно отключите брандмауэр Windows
- Отключите антивирус и перезапустите программу
- Если соединение восстановилось, настройте исключения в антивирусе
1.3.Проблемы с кабелем или оборудованием
- Проверьте целостность Ethernet-кабеля
- Убедитесь, что на модуле Ezernet горит индикатор питания
- Если индикатор не горит, проверьте подачу питания на модуль
1.4.Неисправность модуля Ezernet
- Если все проверки пройдены, но соединения нет, возможно, модуль поврежден
- Замените модуль Ezernet
2. Станок не двигается при управлении стрелками
Симптомы:
Соединение установлено, но станок не реагирует на команды
Причины и решения:
2.1.Контроллер "завис"
- Проверьте индикатор на контроллере: он должен мигать
- Если индикатор не мигает, перезагрузите контроллер (отключите и снова подайте питание)
2.2.Нулевые координаты (X0 Y0 Z0) в диагностике
- Проверьте кабель между платой управления и модулем Ezernet на повреждения
- Убедитесь, что разъемы плотно подключены
2.3.Плата в "заблокированном" состоянии
- Если координаты не нулевые, возможно, плата выполняет предыдущую команду
- Нажмите Стоп на пульте управления
- Попробуйте снова подвигать станком через интерфейс программы
Проблемы с джойстиком
Если станок двигается через интерфейс, но не реагирует на джойстик:
- Проверьте батарейки в пульте
- Осмотрите кабель джойстика на повреждения
2.4.Станок едет только в сторону концевиков
Причина: Станок не выполнил калибровку (поиск базовых точек)
Решение:
- Перейдите: Ручное управление → Все оси
- Запустите процедуру поиска баз
- После калибровки проверьте движение
3. Ошибка "Концевик в сработанном состоянии" при поиске баз
Симптомы:
При нажатии "Все оси" появляется сообщение о срабатывании концевика
Станок физически находится на концевике и не может начать калибровку
Решение:
3.1.Аварийное отключение:
- Отключите питание станка
- Вручную сдвиньте портал с концевика
3.2.Проверка состояния:
- Подайте питание
- На экране Диагностика → Входы/Выходы убедитесь:
- Все концевики показывают "Неактивно"
- Проверьте механическую исправность концевиков (ход кнопки, отсутствие залипания)
3.3.Повторный запуск:
- После устранения проблемы запустите "Поиск баз" заново
4. Плазменная дуга самопроизвольно поднимается во время резки
Причина:
Сбой системы THC (Torch Height Control)
Решение:
- Нажмите Стоп для аварийной остановки
- Перейдите: Карта плазменной резки → Нажмите "OK" (без изменения параметров)
- Продолжите резку – контроллер THC перезагрузится
5. Станок не начинает резку (без поиска листа)
Симптомы:
Станок перемещается, но игнорирует команду "Старт"
Поиск металла (омический контакт) не активируется
Причина:
Сбой памяти контроллера
Действия:
- Перезагрузите контроллер (отключите питание на 30 сек)
- Если проблема сохраняется – обратитесь в службу поддержки
6. Станок поднимается слишком высоко после поиска металла
Причины:
Заедание концевика оси Z
Неправильная настройка омического контактора
Решение:
Проверка контактора:
- Лампа контактора должна гаснуть, когда резак не касается металла
- Если лампа горит постоянно:
- Отключите источник питания
- Отрегулируйте потенциометр контактора до выключения лампы
- Коснитесь металла – лампа должна загореться
Механическая проверка:
- Убедитесь в свободном ходе концевика оси Z
- Очистите датчик от загрязнений
7. Отсутствие поджига дуги
Симптомы:
Многократные попытки поджига не дают результата
Диагностика:
Проверка реле:
- Перейдите: Диагностика → Входы/Выходы
- Вручную активируйте реле поджига
- Убедитесь, что реле срабатывает (характерный щелчок)
Прозвонка реле:
- В нормальном состоянии контакты реле должны быть замкнуты
- При неисправности – замените реле
Важно:
Проверьте целостность кабеля от реле к плазмотрону
Убедитесь в наличии воздуха/газа и корректном давлении
8. Станок не реагирует на команду "Старт"
Симптомы:
При нажатии "Старт" станок не перемещается к началу резки
Программа не возобновляет работу после остановки
Решение:
Восстановление позиции:
- Нажмите кнопку "Переместиться к месту прожига"
В открывшемся окне:
- Система покажет последнюю сохраненную траекторию
- Нажмите "OK" – программа запомнит точку возобновления
Повторно нажмите "Старт"
9. Ошибка "Столкновение резака" при поджиге
Симптомы:
Резка аварийно останавливается с сообщением о столкновении
Срабатывают ограничители без физического контакта
Причины и устранение:
Проблемы с заземлением:
- Организуйте заземление по схеме "звезда" для стола
- Проверьте сопротивление контура заземления (должно быть ≤ 4 Ом)
Помехи в сети:
- Установите стабилизатор напряжения для стойки ЧПУ
- Используйте сетевой фильтр для блока управления
10. Дуга поджигается, но станок не движется
Симптомы:
Поджиг происходит, но резка не начинается
Движение стартует и сразу прекращается
Диагностика:
10.1.Проверка делителя напряжения:
- Убедитесь, что на экране отображается вольтаж дуги (не должен быть "0")
Если напряжение не определяется:
- Проверьте кабель от делителя к плате управления
- Убедитесь, что на делитель подается 5 В
10.2.Тестирование ШИМ-сигнала:
- Проверьте осциллографом наличие ШИМ-сигнала с делителя
- Если сигнал есть, но контроллер его не обрабатывает:
- Замкните выход делителя на +5 В (имитация сигнала)
- Если напряжение на экране не появляется – неисправен контроллер
- Если поврежден контроллер, обратитесь в сервисный центр
11.Проблема: Дуга не отключается после завершения резки
Причина:
Источник плазмы остаётся в режиме "4T" (ручное управление дугой), который требует принудительного отключения. В этом режиме система ЧПУ не может автоматически погасить дугу после окончания программы.
Решение:
Переключение режима источника:
Вручную переведите источник плазмы из режима "4T" в режим "2T" (автоматическое управление дугой).
